產品概述
G120-45輥壓機是中型輥壓機，主機系統構成由機械工藝要求提出檢測點和控制點設計了新型自動控制設備，簡稱自控設備。

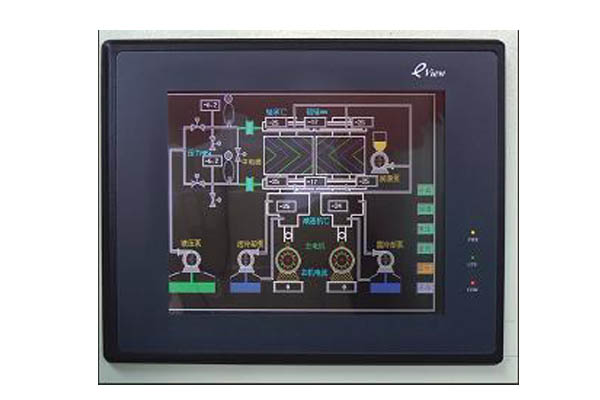

自控設備采用深圳人機EVIEW系列工業彩色觸摸屏（見圖），操作人員直接在觸摸屏上進行各運行參數設定：監測點各瞬時數據的顯示：在彩色屏上可以監察管道流量，機械運動以不同色彩的動態圖形：本系統保護功能動作，會自動彈出“專家窗口”指明故障原因。
自控設備選用西門子EM231，模擬量模塊采集信號轉換數據，通過S7-200系列PLC的CPU適時處理，實現程序控制，并同時可以用RS-485與觸摸屏通訊。用RS-485與用戶中央控制室計算機通訊。
產品構成
(1) 輥壓機控制系統由主系統PLC控制柜(含觸摸屏)現場檢測儀表和傳感器。現場機房操作按鈕箱。
(2) 輥壓機主機，ZBQ-220輥壓機起動柜2臺。
